Въпреки че е ефективен и с ниска консумация на енергия, бормашината за скали с тласкащ крак YT 27 е издръжлива, надеждна и подходяща за всякакви приложения и всякакви скали. Тази бормашина се превърна в избор на оператора при дребномащабни минни операции и днес е предпочитаният модел на най-важните минни пазари в Южна Африка.
Приложение
YT 27 бормашина с тласкащ крак е нов тип високоефективна бормашина с пневматичен крак, използвана главно за операции по пробиване на скали при изкопни пътища на мини, а също така е широко използван инструмент за пробиване на скали в железопътния транспорт, опазването на водите и националното отбранително каменно инженерство, и FY250C тип маслен инжектор и FT160A (или FT160B) тип използване на въздушен крак, може да мокро пробиване на средни и твърди скали, пробиване на хоризонтални и наклонени дупки за пистолет. Въздушните крака могат да се използват и на колички.
Спецификация
|
Технически спецификации |
||||
|
Номинално налягане |
%7б%7б0%7д%7д.63МРа |
%7б%7б0%7д%7д.5МРа |
%7б%7б0%7д%7д.4МРа |
Мфк |
|
Честота на удара |
По-голямо или равно на 40 |
По-голямо или равно на 39 |
По-голямо или равно на 37 |
Hz |
|
Консумация на въздух |
По-малко или равно на 85 |
По-малко или равно на 57 |
По-малко или равно на 50 |
L/s |
|
Енергия на удара |
По-голямо или равно на 70 |
По-голямо или равно на 64 |
По-голямо или равно на 48 |
J |
|
Въртящ момент |
По-голямо или равно на 19 |
По-голямо или равно на 16 |
По-голямо или равно на 13 |
N·m |
|
Тегло |
27 |
Килограма |
||
|
Размери (Д×Ш×В) |
668×248×202 |
мм |
||
|
Диаметър на цилиндъра |
80 |
мм |
||
|
Ход на буталото |
60 |
мм |
||
|
Вътрешен диаметър на маркуча за въздух |
25 |
мм |
||
|
Вътрешен диаметър на маркуча за вода |
13 |
мм |
||
|
Работно водно налягане |
0.3 |
Мфк |
||
|
Диаметър на пробиване |
34~45 |
мм |
||
|
Максимална дълбочина на пробиване |
5 |
m |
||
|
Работна температура |
-30~50 |
степен |
||
|
Размер на дръжката |
H22×108 |
мм |
||

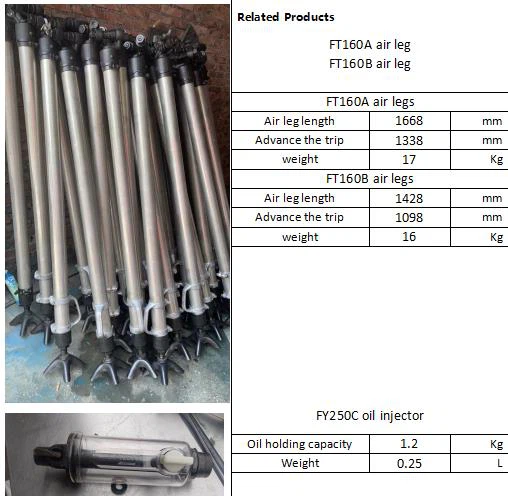

Свързани продукти
Чертежи на продуктова структура и списъци с части
Бормашина YT27
|
Не. |
Описание |
китайски код |
китайско име |
|
1 |
Дясна дръжка |
YT27-317A |
右把 |
|
2 |
Удароустойчива дръжка |
YT27-318A |
减震手把 |
|
3 |
Лява дръжка |
YT27-319A |
左把 |
|
4 |
Ролка |
ГБ879 8×24 |
弹性圆柱销 |
|
5 |
Тригер |
YT27-316 |
扳机 |
|
6 |
Стоманен задържащ пръстен |
YT25-3.34 |
弹性环 |
|
7 |
Пролетно покритие |
YT25-3.05 |
簧盖 |
|
8 |
Пролет |
YT25-3.06 |
弹簧 |
|
9 |
О-пръстен |
18×3-25 |
O型密封圈 |
|
10 |
Воден клапан |
YT25-3.11 |
注水阀 |
|
11 |
О-пръстен |
4×2-25 |
O型密封圈 |
|
12 |
Гумена подложка |
YT25-3.13 |
胶垫 |
|
13 |
Корпус на водния клапан |
YT27-302 |
注水阀体 |
|
14 |
О-пръстен |
24×2,4 GB1235-76 |
O型密封圈 |
|
15 |
Подложка |
YT25-3.35 |
垫 |
|
16 |
Втулка за водна тръба |
YT27-303 |
水针套 |
|
17 |
Водна тръба |
YT25-3.10 |
水针 |
|
18 |
Въздушна тръба |
YT27-304 |
气针 |
|
19 |
Подложка за въздушна тръба |
YT25-3.14 |
气针垫 |
|
20 |
Задна глава |
YT27-301 |
柄体 |
|
21 |
карфица |
YT25-3.21 |
定位销 |
|
22 |
Пролет |
YT25-3.20 |
弹簧 |
|
23 |
Тресчотка |
YT25-1.14 |
棘轮爪 |
|
24 |
Конична пружина |
YT25-1.15 |
塔型弹簧 |
|
25 |
Бар за пушка |
YT27-107 |
螺旋棒 |
|
26 |
тресчотка |
YT27-101 |
棘轮 |
|
27 |
Дюбел за закрепване |
YT25-105 |
定位销 |
|
28 |
Капак на клапана |
YT27-111 |
阀盖 |
|
29 |
Клапан |
YT27-103 |
阀 |
|
30 |
Клапана на гърдите |
YT27-102 |
阀柜 |
|
31 |
Втулка на клапана |
YT27-104 |
阀套 |
|
32 |
Гайка за пушка |
7655-111 |
螺旋母 |
|
33 |
бутало |
YT27-108 |
活塞 |
|
34 |
Фиксиращ щифт |
YT25-3.17A |
紧固销 |
|
35 |
Дръжка за управление |
YT27-306 |
操纵把 |
|
36 |
Стандартна пружинна подложка |
ГБ93 10 |
标准型弹簧垫圈 |
|
1 |
Дясна дръжка |
YT27-317A |
右把 |
|
2 |
Удароустойчива дръжка |
YT27-318A |
减震手把 |
|
3 |
Лява дръжка |
YT27-319A |
左把 |
|
4 |
Ролка |
ГБ879 8×24 |
弹性圆柱销 |
|
5 |
Тригер |
YT27-316 |
扳机 |
|
6 |
Стоманен задържащ пръстен |
YT25-3.34 |
弹性环 |
|
7 |
Пролетно покритие |
YT25-3.05 |
簧盖 |
|
8 |
Пролет |
YT25-3.06 |
弹簧 |
|
9 |
О-пръстен |
18×3-25 |
O型密封圈 |
|
10 |
Воден клапан |
YT25-3.11 |
注水阀 |
|
11 |
О-пръстен |
4×2-25 |
O型密封圈 |
|
12 |
Гумена подложка |
YT25-3.13 |
胶垫 |
|
13 |
Корпус на водния клапан |
YT27-302 |
注水阀体 |
|
14 |
О-пръстен |
24×2,4 GB1235-76 |
O型密封圈 |
|
15 |
Подложка |
YT25-3.35 |
垫 |
|
16 |
Втулка за водна тръба |
YT27-303 |
水针套 |
|
17 |
Водна тръба |
YT25-3.10 |
水针 |
|
18 |
Въздушна тръба |
YT27-304 |
气针 |
|
19 |
Подложка за въздушна тръба |
YT25-3.14 |
气针垫 |
|
20 |
Задна глава |
YT27-301 |
柄体 |
|
21 |
карфица |
YT25-3.21 |
定位销 |
|
22 |
Пролет |
YT25-3.20 |
弹簧 |
|
23 |
Тресчотка |
YT25-1.14 |
棘轮爪 |
|
24 |
Конична пружина |
YT25-1.15 |
塔型弹簧 |
|
25 |
Бар за пушка |
YT27-107 |
螺旋棒 |
|
26 |
тресчотка |
YT27-101 |
棘轮 |
|
27 |
Дюбел за закрепване |
YT25-105 |
定位销 |
|
28 |
Капак на клапана |
YT27-111 |
阀盖 |
|
29 |
Клапан |
YT27-103 |
阀 |
|
30 |
Клапана на гърдите |
YT27-102 |
阀柜 |
|
31 |
Втулка на клапана |
YT27-104 |
阀套 |
|
32 |
Гайка за пушка |
7655-111 |
螺旋母 |
|
33 |
бутало |
YT27-108 |
活塞 |
|
34 |
Фиксиращ щифт |
YT25-3.17A |
紧固销 |
|
35 |
Дръжка за управление |
YT27-306 |
操纵把 |
|
36 |
Стандартна пружинна подложка |
ГБ93 10 |
标准型弹簧垫圈 |
Пакет
